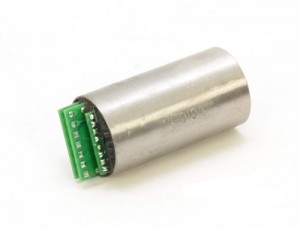

高沖擊彈載記錄儀
高沖擊彈載記錄儀
50系列（51/52/54）
通道：1、2或4個模擬通道
2、4或8個數字通道
輸入：差分輸入
采樣頻率：800KHz（1通道@51）/400KHz（2通道@51）/200KHz（4通道@54）
分辨率：12bit
存儲容量：64K或256K SP，預觸發數據循環記錄
濾波器：6階巴特沃斯低通濾波器
濾波器帶寬：100KHz@51/55KHz@52/30KHz@54
觸發電平：3.3V或5V脈沖電平
供電：6~10V DC
外部傳感器供電：3.3V或5V
工作溫度：0~75℃
尺寸：61.3 x 31.8mm（L x D）
重量：116g
耐沖擊：100000g
參數設置、數據讀取通過接口設備完成。
74
通道：4個模擬通道+4個數字通道
輸入：差分輸入
采樣頻率：115KHz/通道
分辨率：12bit
存儲容量：256K或2KM SP，預觸發數據循環記錄，預觸發點4K/通道
濾波器：10KHz（-3dB）,6階低通濾波器
濾波器帶寬：100KHz@51/55KHz@52/30KHz@54
外觸發：3.3V正脈沖
供電：7~13V DC
外部傳感器供電：3.3V
工作溫度：0~75℃
尺寸：68.58 x 31.8mm（L x D）
重量：105g
耐沖擊：±50000g
參數設置、數據讀取通過接口設備完成。
體積小，可重復使用，耐受極端惡惡劣環境，適用于汽車碰撞、爆炸沖擊、軍用產品試驗、油井鉆探等嚴酷環境下進行數據采集。
